Le treillis métallique en acier inoxydable est tissé par un fil de chaîne et de trame en acier inoxydable, avec les caractéristiques de résistance aux acides, aux alcalis, à la chaleur et à l'abrasion. Il existe plusieurs types de maille tissée en acier inoxydable, y compris l'armure toile, l'armure sergé, l'armure hollandaise simple, l'armure hollandaise unie inversée et l'armure hollandaise sergée.
Nous sommes des fournisseurs spécialisés de treillis métallique tissé, dans une variété de métaux différents et offrons un service efficace et rapide
Lieu d'origine: Hebei , Chine (continentale)
Inspection de qualité: ISO9001
Nom de la marque: Sunny
Toile de fil d'acier inoxydableest tissé par chaîne d'acier inoxydable et fil de trame. Pour nous assurer que le fil en acier inoxydable est conforme à la norme internationale, nous avons choisi du fil de haute qualité provenant d'un grand moulin. Pendant ce temps, nous testons soigneusement le composant chimique et la résistance à la traction du fil et du fil de trame. Selon la taille, la largeur et la longueur du maillage du rouleau, utilisez du fil de fer pour terminer le processus de sensation. Pendant la production, les travailleurs qualifiés contrôlent la qualité de manière experte.De plus, notre mètre de qualité de maille de test QC par mètre. Nous disposons de 150 ensembles de machines tissées, en tant que fournisseurs spécialisés de treillis métalliques tissés, dans une variété de métaux différents et offrons un service efficace et rapide. Nous assurons une maille de bonne qualité et un bon emballage, pour faire une coopération commerciale à long terme avec des clients du monde entier.

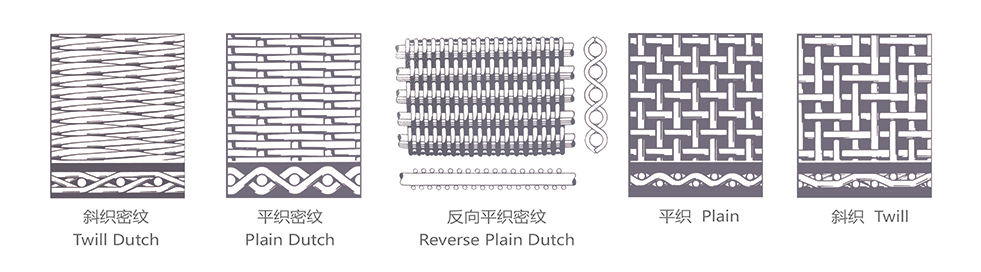

Maille tissée en acier inoxydableont plusieurs types, y compris l'armure simple, l'armure sergée, l'armure hollandaise simple, l'armure hollandaise simple inversée et l'armure hollandaise sergée.
Caractéristiques: Résistant aux acides, aux alcalis, à la chaleur, à l'abrasion
Matériaux: AISI304, 304A, 304L 316,316L, laiton, bronze phosphoreux etc.
Applications: Filtration, tamisage, tamisage dans l'industrie pharmaceutique, l'industrie chimique, l'industrie alimentaire, etc.
Treillis métallique tissé | |||||
Maille / pouce linéaire | Diamètre du fil | Ouverture | Surface ouverte | ||
pouce | mm | pouce | mm | % | |
1 × 1 | 0.157 | 4 | 0.84 | 21.4 | 71 |
2 × 2 | 0.079 | 2 | 0.421 | 10.7 | 71 |
2 × 2 | 0.071 | 1.8 | 0.429 | 10.9 | 74 |
2 × 2 | 0.063 | 1.6 | 0.437 | 11.1 | 76 |
3 × 3 | 0.079 | 2 | 0.25 | 6.4 | 58 |
3 × 3 | 0.071 | 1.8 | 0.263 | 6.67 | 62 |
3 × 3 | 0.063 | 1.6 | 0.27 | 6.87 | 66 |
3 × 3 | 0.055 | 1.4 | 0.278 | 7.07 | 70 |
4 × 4 | 0.063 | 1.6 | 0.187 | 4.75 | 56 |
4 × 4 | 0.047 | 1.19 | 0.203 | 5.16 | 65.9 |
4 × 4 | 0.039 | 1 | 0.211 | 5.35 | 71 |
5 × 5 | 0.055 | 1.4 | 0.14 | 3.68 | 52 |
5 × 5 | 0.047 | 1.2 | 0.153 | 3.88 | 57 |
5 × 5 | 0.039 | 1 | 0.161 | 4.08 | 65 |
6 × 6 | 0.047 | 1.2 | 0.12 | 3.03 | 51 |
6 × 6 | 0.039 | 1 | 0.127 | 3.23 | 58 |
6 × 6 | 0.0354 | 0.9 | 0.131 | 3.33 | 62 |
6 × 6 | 0.0315 | 0.8 | 0.135 | 3.03 | 66 |
6 × 6 | 0.028 | 0.71 | 0.139 | 3.52 | 69 |
8 × 8 | 0.43 | 1.1 | 0.08 | 2.08 | 42 |
8 × 8 | 0.43 | 1 | 0.08 | 2.18 | 47 |
8 × 8 | 0.0354 | 0.9 | 0.08 | 2.28 | 51 |
8 × 8 | 0.0315 | 0.8 | 0.08 | 2.38 | 56 |
8 × 8 | 0.028 | 0.71 | 0.08 | 2.465 | 60 |
8 × 8 | 0.0248 | 0.63 | 0.08 | 2.08 | 64 |
8 × 8 | 0.022 | 0.56 | 0.08 | 2.08 | 68 |
10 × 10 | 0.039 | 1 | 0.06 | 1.54 | 36 |
10 × 10 | 0.0354 | 0.9 | 0.065 | 1.64 | 42 |
10 × 10 | 0.0315 | 0.8 | 0.068 | 1.74 | 47 |
10 × 10 | 0.028 | 0.71 | 0.072 | 1.83 | 52 |
10 × 10 | 0.0248 | 0.63 | 0.075 | 1.91 | 57 |
10 × 10 | 0.022 | 0.56 | 0.078 | 1.98 | 61 |
10 × 10 | 0.0197 | 0.5 | 0.08 | 2.04 | 65 |
12 × 12 | 0.028 | 0.71 | 0.055 | 1.407 | 44 |
12 × 12 | 0.0248 | 0.63 | 0.0585 | 1.487 | 49 |
12 × 12 | 0.022 | 0.56 | 0.061 | 1.557 | 54 |
12 × 12 | 0.0197 | 0.5 | 0.0637 | 1.617 | 58 |
12 × 12 | 0.0177 | 0.45 | 0.0656 | 1.667 | 62 |
14 × 14 | 0.023 | 0.56 | 0.049 | 1.254 | 48 |
14 × 14 | 0.0197 | 0.5 | 0.052 | 1.314 | 52 |
14 × 14 | 0.0177 | 0.45 | 0.054 | 1.364 | 57 |
14 × 14 | 0.0157 | 0.4 | 0.0557 | 1.414 | 61 |
14 × 14 | 0.0142 | 0.36 | 0.051 | 1.454 | 64 |
16 × 16 | 0.0142 | 0.36 | 0.0483 | 1.228 | 60 |
16 × 16 | 0.0118 | 0.3 | 0.051 | 1.295 | 65 |
18 × 18 | 0.0118 | 0.3 | 0.0437 | 1.11 | 62 |
18 × 18 | 0.01 | 0.24 | 0.046 | 1.17 | 69 |
20 × 20 | 0.02 | 0.508 | 0.03 | 0.76 | 36 |
20 × 20 | 0.016 | 0.406 | 0.034 | 0.86 | 46.2 |
24 × 24 | 0.014 | 0.356 | 0.0277 | 0.7 | 44.2 |
30 × 30 | 0.013 | 0.33 | 0.0203 | 0.52 | 37.1 |
30 × 30 | 0.012 | 0.305 | 0.0213 | 0.54 | 40.8 |
30 × 30 | 0.009 | 0.229 | 0.0243 | 0.62 | 53.1 |
35 × 35 | 0.011 | 0.279 | 0.0176 | 0.45 | 37.9 |
40 × 40 | 0.01 | 0.254 | 0.015 | 0.38 | 36 |
50 × 50 | 0.009 | 0.229 | 0.011 | 0.28 | 30.3 |
50 × 50 | 0.008 | 0.203 | 0.012 | 0.31 | 36 |
60 × 60 | 0.0075 | 0.191 | 0.0092 | 0.23 | 30.5 |
60 × 60 | 0.007 | 0.178 | 0.0097 | 0.25 | 33.9 |
70 × 70 | 0.0065 | 0.165 | 0.0078 | 0.2 | 29.8 |
80 × 80 | 0.0065 | 0.165 | 0.006 | 0.15 | 23 |
80 × 80 | 0.0055 | 0.14 | 0.007 | 0.18 | 31.4 |
90 × 90 | 0.005 | 0.127 | 0.0061 | 0.16 | 30.1 |
100 × 100 | 0.0043 | 0.11 | 0.0057 | 0.144 | 31 |
100 × 100 | 0.00393 | 0.1 | 0.006 | 0.154 | 37 |
100 × 100 | 0.00354 | 0.09 | 0.0065 | 0.164 | 42 |
100 × 100 | 0.00315 | 0.08 | 0.0069 | 0.174 | 47 |
110 × 110 | 0.004 | 0.1016 | 0.0051 | 0.1295 | 30.7 |
120 × 120 | 0.0037 | 0.094 | 0.0046 | 0.1168 | 30.7 |
150 × 150 | 0.0026 | 0.006 | 0.0041 | 0.1041 | 37.4 |
160 × 160 | 0.0025 | 0.0635 | 0.0038 | 0.0965 | 36.4 |
180 × 180 | 0.0023 | 0.0584 | 0.0033 | 0.0838 | 34.7 |
200 × 200 | 0.0021 | 0.0533 | 0.0029 | 0.0737 | 33.6 |
250 × 250 | 0.0016 | 0.0406 | 0.0024 | 0.061 | 36 |
270 × 270 | 0.0016 | 0.0406 | 0.0021 | 0.0533 | 32.2 |
300 × 300 | 0.0015 | 0.0381 | 0.0018 | 0.0457 | 29.7 |
325 × 325 | 0.0014 | 0.0356 | 0.0017 | 0.0432 | 30 |
400 × 400 | 0.001 | 0.0254 | 0.0015 | 0.037 | 36 |
500 × 500 | 0.001 | 0.0254 | 0.001 | 0.0254 | 25 |
635 × 635 | 0.0008 | 0.0203 | 0.0008 | 0.0203 | 25 |
1 mm = 1000 microns. Ouverture (mm) = 25,4 / MD (M = nombre de mailles par pouce, d = diamètre du fil en mm. Surface ouverte% = {a2 / (a + d) 2} x100 (a = ouverture en mm, d = diamètre du fil) La maille spéciale avec différentes épaisseurs de fil peut être personnalisée | |||||
Maille hollandaise unie | |||||
Engrener | Diamètre du fil | Tisser | |||
Fil de chaîne | Fil de trame | ||||
dans | mm | dans | mm | ||
12 x 64 | 0.023 | 0.58 | 0.0165 | 0.42 | P.D.W |
14 x 88 | 0.019 | 0.48 | 0.012 | 0.3 | P.D.W |
14 x 110 | 0.016 | 0.4 | 0.011 | 0.28 | P.D.W |
24 x 110 | 0.014 | 0.355 | 0.01 | 0.25 | P.D.W |
30X150 | 0.009 | 0.23 | 0.007 | 0.18 | P.D.W |
40X200 | 0.007 | 0.18 | 0.0055 | 0.14 | P.D.W |
50X250 | 0.0055 | 0.14 | 0.0045 | 0.11 | P.D.W |
Maille à armure hollandaise | |||||
Engrener | Diamètre du fil | Tisser | |||
Fil de chaîne | Fil de trame | ||||
dans | mm | dans | mm | ||
16X200 | 0.014 | 0.355 | 0.01 | 0.25 | T.D.W |
20X200 | 0.0135 | 0.34 | 0.011 | 0.28 | T.D.W |
20X300 | 0.01 | 0.25 | 0.007 | 0.18 | T.D.W |
30X250 | 0.01 | 0.25 | 0.008 | 0.2 | T.D.W |
20X350 | 0.01 | 0.25 | 0.006 | 0.15 | T.D.W |
20X250 | 0.01 | 0.25 | 0.0082 | 0.21 | T.D.W |
50X600 | 0.007 | 0.18 | 0.0035 | 0.09 | T.D.W |
28X400 | 0.007 | 0.18 | 0.005 | 0.13 | T.D.W |
28X500 | 0.007 | 0.18 | 0.0045 | 0.11 | T.D.W |
50X700 | 0.0055 | 0.14 | 0.003 | 0.076 | T.D.W |
80X700 | 0.004 | 0.1 | 0.003 | 0.076 | T.D.W |
